一、彈簧微啟式安全閥參數：
產品名稱：
|

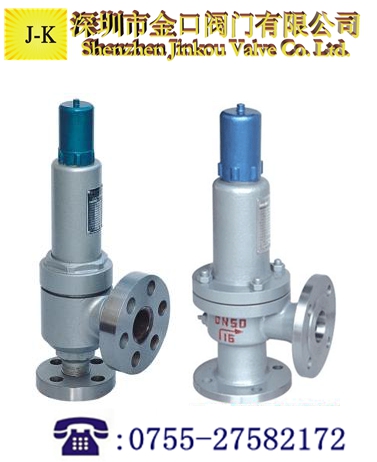

微啟式安全閥
|
產品型號：
|
A41H
|
產品口徑：
|
DN15~200
|
產品壓力：
|
0.6~10.0Mpa
|
產品材質：
|
鑄鋼、不銹鋼、合金鋼等
|
二、彈簧微啟式安全閥描述：
微啟式安全閥是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。區別于全啟式安全閥，微啟式安全閥的開啟行程高度為：≤0.05d0（最小排放喉部口徑）
三、彈簧微啟式安全閥原理：
微啟式安全閥按結構形式來分，要分為垂錘式、杠桿式、彈簧式和先導式(脈沖式)；按閥體構造來分，可分為封閉式和不封閉式兩種。封閉式安全閥即排除的介質不外泄，全部沿著出口排泄到指定地點，一般用在有毒和腐蝕性介質中。對于空氣和蒸汽用安全閥，多采用不封閉式安全閥。對于安全閥產品的選用，應按實際密封壓力來確定。對于彈簧式安全閥，在一種公稱壓力(PN)范圍內，具有幾種工作壓力級的彈簧，訂貨時除注明安全閥型號、名稱、介質和溫度外，尚應注明閥體密封壓力，否則按最大密封壓力供貨。
四、彈簧微啟式安全閥型號參數：
|
型 號
|
公稱
|
主要結構尺寸
|
閥體
材料
|
簡要性能
|
備注
|
|
|
通徑
DN(mm)
|
壓力
PN(Mpa)
|
D
|
D1
|
L
|
L1
|
H
|
|
適用溫度℃
|
適用介質
|
|
|
A41H-16C
|
65
|
1.6
|
|
|
|
|
|
鑄鋼
|
≤300
|
油品、空氣、水
|
|
|
"
|
80
|
"
|
195
|
195
|
160
|
135
|
385
|
"
|
"
|
"
|
|
|
"
|
100
|
"
|
215
|
215
|
170
|
160
|
525
|
"
|
"
|
"
|
|
|
"
|
150
|
"
|
285
|
285
|
250
|
210
|
720
|
"
|
"
|
"
|
|
|
"
|
200
|
"
|
340
|
340
|
290
|
310
|
777
|
"
|
"
|
"
|
|
|
A41H-125
|
25
|
2.5
|
|
|
|
|
|
鑄鋼
|
≤300
|
油品、空氣、水
|
|
|
"
|
32
|
"
|
135
|
135
|
115
|
100
|
266
|
"
|
"
|
"
|
|
|
"
|
40
|
"
|
145
|
145
|
120
|
105
|
318
|
"
|
"
|
"
|
|
|
"
|
50
|
"
|
160
|
160
|
130
|
115
|
350
|
"
|
"
|
"
|
|
|
"
|
65
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
"
|
80
|
"
|
195
|
195
|
160
|
135
|
570
|
"
|
"
|
"
|
|
|
"
|
100
|
"
|
230
|
215
|
170
|
160
|
580
|
"
|
"
|
"
|
|
|
A41H-25
|
150
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
"
|
200
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
A41H-40
|
25
|
4.0
|
|
|
|
|
|
鑄鋼
|
≤300
|
油品、空氣、水
|
|
|
"
|
32
|
"
|
135
|
135
|
115
|
100
|
266
|
"
|
"
|
"
|
|
|
"
|
40
|
"
|
145
|
145
|
120
|
105
|
318
|
"
|
"
|
"
|
|
|
"
|
50
|
"
|
160
|
160
|
130
|
115
|
350
|
"
|
"
|
"
|
|
|
"
|
65
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
"
|
80
|
"
|
195
|
195
|
160
|
135
|
570
|
"
|
"
|
"
|
|
|
"
|
100
|
"
|
235
|
220
|
170
|
160
|
585
|
"
|
"
|
"
|
|
|
"
|
150
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
"
|
200
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
SA41H-16C
|
25
|
1.6
|
115
|
45
|
55
|
86
|
200
|
鑄鋼
|
≤300
|
空氣、水等
|
出口：G1"
|
|
SA41H-25
|
25
|
2.5
|
115
|
45
|
55
|
86
|
200
|
"
|
"
|
"
|
"
|
|
SA41H-40
|
25
|
4.0
|
115
|
45
|
55
|
86
|
200
|
"
|
"
|
"
|
"
|
|
SA41H-64
|
25
|
6.4
|
115
|
45
|
55
|
86
|
200
|
"
|
"
|
"
|
"
|
|
SA41Y-160
|
15
|
16.0
|
95
|
95
|
95
|
100
|
238
|
鍛鋼
|
≤200
|
油品、氮?dú)錃?/span>
|
|
|
"
|
20
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
"
|
25
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
"
|
32
|
"
|
110
|
165
|
130
|
135
|
310
|
"
|
"
|
"
|
do12、14、16
|
|
SA41Y-320
|
15
|
32.0
|
105
|
115
|
95
|
100
|
238
|
"
|
"
|
"
|
|
|
"
|
20
|
"
|
110
|
115
|
95
|
100
|
238
|
"
|
"
|
"
|
|
|
"
|
25
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
"
|
32
|
"
|
135
|
165
|
130
|
135
|
334
|
"
|
"
|
"
|
do12、14、16
|
|
SA41Y-500
|
15
|
50.0
|
105
|
115
|
95
|
100
|
222
|
"
|
"
|
"
|
|
|
"
|
20
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
"
|
25
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
A47H-16C
|
40
|
1.6
|
150
|
150
|
120
|
110
|
360
|
鑄鋼
|
≤350
|
蒸氣、水、空氣
|
|
|
"
|
50
|
"
|
160
|
160
|
135
|
120
|
380
|
"
|
"
|
"
|
|
|
"
|
65
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
"
|
80
|
"
|
200
|
200
|
170
|
135
|
405
|
"
|
"
|
"
|
|
|
"
|
100
|
"
|
215
|
215
|
170
|
160
|
580
|
"
|
"
|
"
|
|
|
"
|
150
|
"
|
285
|
285
|
250
|
210
|
729
|
"
|
"
|
"
|
|
|
"
|
200
|
"
|
340
|
340
|
290
|
310
|
834
|
"
|
"
|
"
|
|
|
A47H-25
|
40
|
2.5
|
150
|
150
|
120
|
110
|
360
|
"
|
"
|
"
|
|
|
"
|
50
|
"
|
160
|
160
|
130
|
115
|
380
|
"
|
"
|
"
|
|
|
"
|
65
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
|
80
|
"
|
195
|
195
|
160
|
135
|
620
|
"
|
"
|
"
|
|
|
|
100
|
"
|
230
|
215
|
170
|
160
|
582
|
"
|
"
|
"
|
|
|
A47H-40
|
40
|
4
|
150
|
150
|
120
|
110
|
360
|
"
|
"
|
"
|
|
|
|
50
|
"
|
160
|
160
|
130
|
115
|
370
|
"
|
"
|
"
|
|
|
|
65
|
"
|
|
|
|
|
|
"
|
"
|
"
|
|
|
|
80
|
"
|
195
|
195
|
160
|
135
|
620
|
"
|
"
|
"
|
|
|
|
100
|
"
|
235
|
220
|
170
|
160
|
650
|
"
|
"
|
"
|
|
五、安裝
微啟式安全閥的安裝和維護應注意以下事項：
各種安全閥都應垂直安裝。
安全閥出口處應無阻力，避免產生受壓現象。
安全閥在安裝前應專門測試，并檢查其官密封性。
對使用中的安全閥應作定期檢查。
安全閥安裝應符合下列要求：
（l）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥�？煞�
式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。
（2）安全閥應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。
（3）微啟式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。
（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。
（5）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。
（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔 作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。
