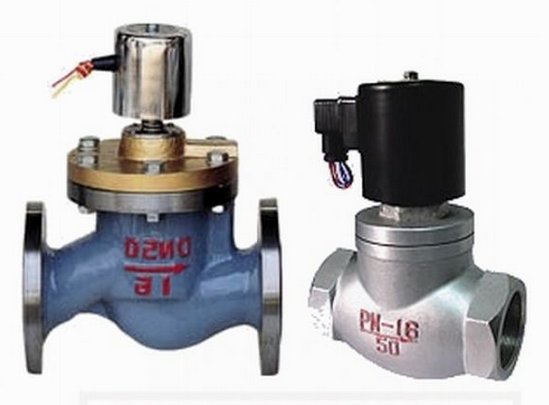

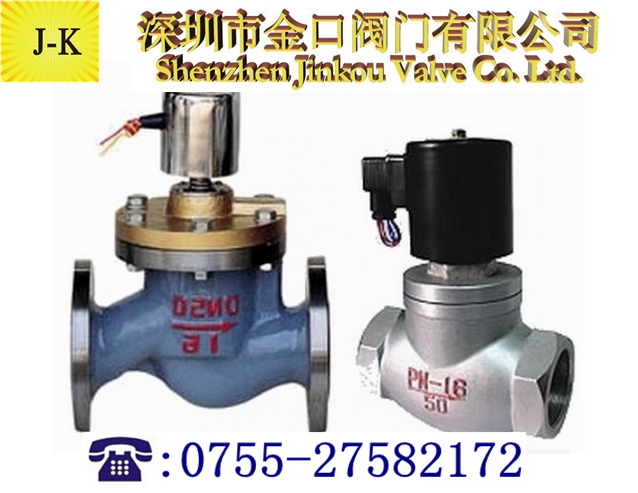

ZCB超高壓活塞式電磁閥工作原理：
超高壓電磁閥主要用在液壓系統、石油化工、冶金、噴霧加濕、航天、軍工、核工業、船舶重工、電力、能源、城市供熱、供汽、供水等各個領域.實現了超高壓系統的自動化及遠程控制。
常閉：當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。當線圈斷電時，主閥口關閉，介質截止。
常開：當線圈通電時，電磁鐵芯吸合，卸壓孔打閉，主活塞由介質壓力推動，關閉主閥口，介質截止。 當線圈斷電時，主閥口打開，介質流通。
ZCB超高壓活塞式電磁閥結構特點:
先導活塞式，最高壓力5.0Mpa 空軍、海軍配套產品 活塞結構，經久耐磨
設計緊湊，精巧美觀 溫升低，無噪音，零泄漏 動作響應迅速，高頻率
德國工藝，出口系列，品質可靠
介質含有雜質，閥前必須裝過濾器(濾網≥80目/cm2)；且無凝固或晶體現象。
ZCB超高壓活塞式電磁閥技術參數
|
操作方法
|
常閉
|
通電打開、斷電關閉
|
|
參數↓型號→
|
ZCB-1，ZCB-2
|
|
介質溫度
|
1型：≤90℃ 2型：≤130℃
|
|
使用介質
|
水、柴油、二氧化碳、空氣、氮?dú)獾瘸匾后w或氣體
|
|
通徑
|
13
|
13
|
13
|
20
|
25
|
|
連接尺寸（G）
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
|
壓力（Mpa）
|
0.1~5.0
|
0.1~4.0
|
|
電壓偏差
|
允許波動±10%
|
|
材 料
|
閥體
|
鍛壓黃銅
|
|
密封
|
晴像膠NBR·2型：氟像膠FKM
|
|
環境溫度
|
-20~60℃
|
|
連接方式
|
內螺紋
|
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V 其余根據要求
|
|
特殊選配
|
BZCB防爆電磁閥
|
|
防爆等級：ExmI/IIT4(澆封型）、dIIBT4、dIICT5(含氫氣）
|
|
安裝提示
|
優先采用線圈豎直向上，亦可根據需要安裝
|
|
備注
|
閥門完全打開或關閉，至少需要0.3Mpa壓差
|
ZCB超高壓活塞式電磁閥主要外形安裝尺寸：
|
通徑
DN
|
內螺紋接
|
外形尺寸
|
|
G
|
長
|
高
|
寬
|
|
4~8
|
1/4
|
71
|
97
|
32
|
|
10
|
3/8
|
|
15
|
1/2
|
71
|
97
|
32
|
|
20
|
3/4
|
91
|
116
|
57
|
|
25
|
1
|
117
|
123
|
71
|
