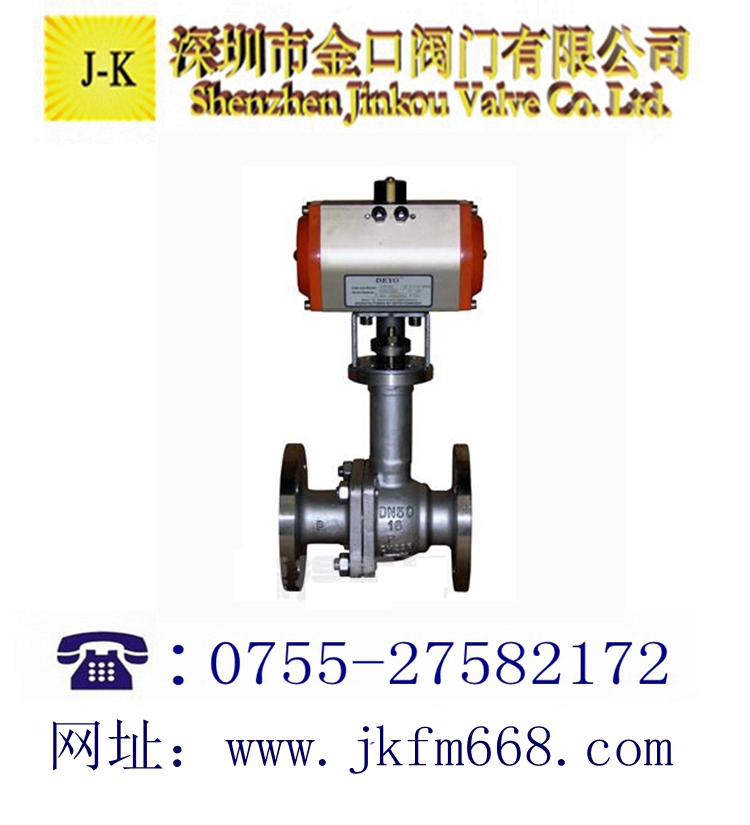

一、氣動低溫球閥產品概述：
深圳金口閥門的氣動低溫球閥，分為低溫浮動球閥和低溫固定球閥兩類,對于溫度 高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度一般 為 250mm, 或根據設計和計算確定。氣動低溫球閥主要用于輸出液態低溫介質如乙 烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要 氣化，氣化時，體積膨脹數百倍。氣動低溫球閥的材料非常重要，材質不合格，會 造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使 用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。氣動低溫球閥經特殊的低溫 處理，將粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，確保材料的 低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致 的泄漏。
氣動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化 石油產品管道輸送中。
二、【產品特點】
1、承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮，密封部位的結構在溫 度變化時不會產生永久的變形。用于-100℃以下工況時，閥門零件在精加工前應進 行深冷處理，即將零件漫放在液氮箱中進行冷卻，當零件溫度達到-196℃時，開始 保溫l-2h.然后取出箱外自然處理到常溫，重復循環2次。
2、閥蓋采用長頸結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位 置，保證填料的密封效果。同時還可以纏繞保冷材料， 防止冷能損失。長頸的頸長 (H.見下圖)可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果 降低時，可以從填料函中間(見組合填料結構)加入潤滑脂形成油封層，降低填料函 的壓差，提高密封性能。
3、使用溫度低于-100℃時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提 高填料密封的可靠性。
4、低溫球閥具有防止異常升壓結構，由于低溫閥門介質氣化后，其體積激劇膨脹， 壓力會異常升高，當閥門中腔壓力升高時，閥門中腔和進口側連通，或在閥門進 口端安置泄壓閥，保證閥門安全使用。
5、低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封牲和復原 性。
三、【執行標準】
設計規范： GB/T1224 API 6D
連接尺寸： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D
四、氣動低溫球閥零部件材料：
|
零件名稱
|
材料名稱
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
五、氣動低溫球閥技術參數：
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
可調范圍
|
250：1
|
350：1
|
|
閥體形式
|
二段式鑄造閥體
|
|
公稱壓力
|
PN1.0、1.6、2.5 MPa
|
|
連接形式
|
法蘭式、焊接式
|
|
適用溫度
|
-40℃～-196℃
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓蓋壓緊式
|
|
閥芯形式
|
O型球體閥芯
|
|
流量特性
|
近似快開型
|
六、氣動低溫球閥執行器參數：
|
執行器型號
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
維修保養：
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
量小可支持貨到付款。量大須簽訂合同，買家必須支付30%-100%的預付款。如果貨到?jīng)]有按合同支付余款將會負法律責任。如果是貨物出現問題本廠會退還全部貨款！希望廣大客戶多多支持。
售后服務
感謝您選購本公司閥門產品，本公司產品質量保證，價格合理，貨到快捷，售后到位。本產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年.
