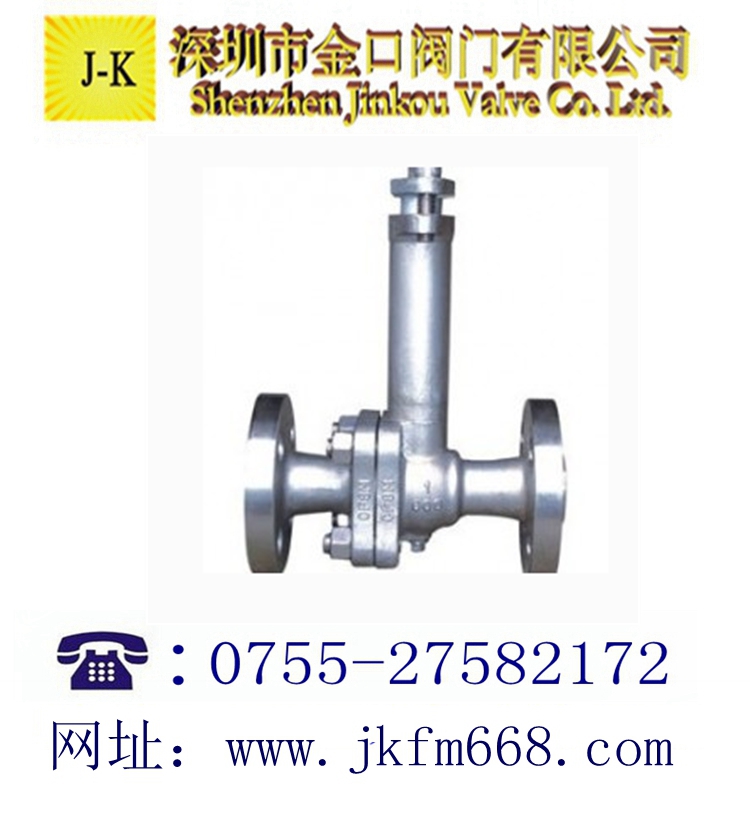

鍛鋼低溫球閥概述：
鍛鋼低溫球閥根據工況低溫程度進行選材。鍛鋼低溫球閥整部及零件都為鍛件，外形整潔、美觀。主要適用于化工、冶金、石油、制藥等行業的各種低溫高壓介質輸送管道中，有效的防護了管道流體的高壓力對密封閥座的損傷，保證了密封性能的穩定，使用壽命長等特點。鍛鋼低溫球閥可根據口徑壓力大小設計上下軸固定球結構。鍛鋼低溫球閥分為低溫浮動球和低溫固定球兩類,用于截斷或接通管路中的低溫介質,介質最低溫度不得低于-196度。
鍛鋼低溫球閥設計結構與特征:
低溫球閥符合： API602，MSS-SP-118和BS6364。
檢驗與測試按:API598，
標記按:MSS-SP-25。
采用以下結構:
全徑或縮徑自定心壓板壓套式
螺栓連接纏繞墊片密封式閥蓋和螺紋連接全焊密封式閥蓋
整體式上密封座
閥座帶有壓力平衡孔(用于閘閥、球閥)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺紋端符合 (NPT)ANSI/AMME B1.20.1
客戶要求特殊延長長度
客戶要求的軟密封截止閥
客戶要求的PTFE填料PTFE
客戶要求的特殊低溫測試
明桿支架型(OS&Y)
|
鍛鋼低溫球閥標準材質明細表
|
|
序號
|
零件名稱
|
CS
to ASTM
|
SS
to ASTM
|
|
Type
A352 LF2
|
Type
A352 LF3
|
Type
F304(L)
|
Type
F304(L)
|
|
1.2
|
閥體 /閥蓋
|
type
A352 LF2
|
Type
A352 LF3
|
TypeF304(L)
|
A182
F304(L)
|
|
3
|
等長雙頭螺栓
|
A193L7+鍍鎘
|
A193
B8
|
A193
B8
|
A193
B8M
|
|
4
|
螺母
|
A193L7+鍍鎘
|
A194
8
|
A194
8
|
A194
8M
|
|
5.8
|
密封圈、墊片
|
RTFE+Cu粉/尼龍1010/PPL
|
|
6
|
球體
|
A182
F304
|
A182
F304(L)
|
A182
F304(L)
|
A182
F31 6(L)
|
|
7
|
閥桿
|
A182
F304
|
A182
F304(L)
|
A182
F304(L)
|
A182
F3l 6(L)
|
|
9-10
|
止推片、填料
|
RTFE+Cu粉/尼龍1010/PPL，碳素纖維
|
|
11
|
壓蓋
|
A105
|
A351
CF8
|
|
12
|
定位片
|
A182
F321
|
|
13
|
扁螺母
|
A193L7+鍍鎘
|
A194
8
|
A194
8
|
A194
8
|
|
14
|
內六角螺栓
|
A193L7+鍍鎘
|
A193
B8
|
A193
B8
|
A193
B8
|
|
15
|
手柄
|
Q325A
|
|
適用溫度
|
≥ -40℃
|
≥ -101℃
|
≥-196℃
|
|
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 As=合金鋼：ss=不銹鋼
|
|
尺寸和重量
|
|
DN
|
Inch
|
L
|
d
|
Ll
|
D
|
D1
|
H
|
W
|
|
15
|
1/2
|
92
|
13
|
9.6
|
36
|
21.8
|
230
|
160
|
|
20
|
3/4
|
111
|
18
|
12.7
|
42
|
27.3
|
260
|
220
|
|
25
|
1
|
127
|
23
|
12.7
|
52
|
33.8
|
280
|
220
|
|
32
|
11/4
|
140
|
28
|
12.7
|
60
|
42.6
|
290
|
250
|
|
40
|
11/2
|
152
|
35
|
12.7
|
68
|
48.7
|
320
|
300
|
|
50
|
2
|
178
|
45
|
15.9
|
80
|
61.2
|
340
|
350
|
|
維修保養：
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
量小可支持貨到付款。量大須簽訂合同，買家必須支付30%-100%的預付款。如果貨到?jīng)]有按合同支付余款將會負法律責任。如果是貨物出現問題本廠會退還全部貨款！希望廣大客戶多多支持。
售后服務
感謝您選購本公司閥門產品，本公司產品質量保證，價格合理，貨到快捷，售后到位。本產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年.
