一、氣動襯氟截止閥概述:

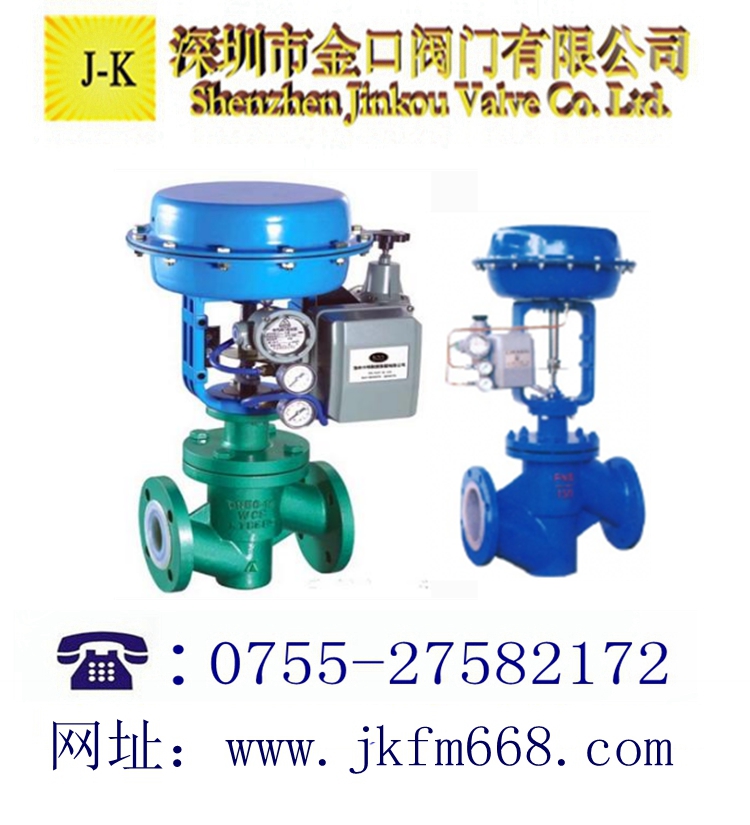

J641F46氣動襯氟截止閥是由襯里調節閥閥體和氣動執行機構一起組成。襯里 調節閥采用氟塑料襯里技術，在與流體接觸的零部件表面襯塑一層耐腐蝕的工程防 腐材料，襯里調節閥流道無死角，結構簡單，傳動平穩可靠安全、體積小的特點。 閥門啟閉通過輸入4-20mADC信號，比例調節。
二、氣動襯氟截止閥特點:
1. 調節閥的行程較小
2. 密封面只有一個，摩擦力較小;
3. 閥桿采用調質處理，使它具有良好的抗腐蝕性能和抗擦傷性能;
4. 閥體材料品種齊全，填料、墊片可以根據實際應用工況或根據客戶要求合理選配 使用，滿足客戶使用要求
聚全氟乙烯 FEP (F46)
適用介質：
任何有機溶劑或試劑,稀或濃無 機 酸,堿,酮,芳烴,氯化烴等。
使用溫度：
-85~150
特點：力學,電性能和化學穩定性基本與F4相同,但突出優點是動擊韌性
高,有極好的耐候性和輻射性。
聚三氟乙烯 PCTEF (F3)
適用介質：
各種有機溶劑,無機腐蝕液(氧化性酸類)
使用溫度：-195~120
特點：耐熱性,電性能和化學穩定性僅次于F4,機械強度,蠕變性能,硬度比F4好些
聚丙烯： RPP
適用介質：無機鹽類的水溶液,無 機 酸類,堿類的稀或濃溶液。
使用溫度：-14~80
特點：最輕的塑料之一,其屈服,拉伸和壓縮強度,硬度均優于低壓聚乙烯,有很突 出的剛性,耐熱性好,易成型,優廉。改性后動擊性,流動性,彎曲彈性。
聚氯乙烯: 硬質)PVC
適用介質：耐水,濃堿,非氧化性酸,鏈烴,油和臭氧等。
使用溫度：0-55
特點：機械強度較高,化學穩定性及介電性能優良,耐油性和抗老性也較好,易熔接
及粘合,價格較低。
聚四氯乙烯 PTFE(F4)
使用介質：強酸,強堿,強氧化劑等。
使用溫度：-200~180
特點：具有優異的化學穩定性,有很高的耐熱性,耐寒性,磨擦系數很低,是極好的 自潤滑材料,但機械性能較低,流動性差,熱膨脹大。
聚偏氯乙烯 PVDF(F2)
使用介質：耐大多數化學藥品和溶劑,
使用溫度：-70~100
特點：拉紳強度與壓縮強度比F4好,耐彎折,耐候,耐輻射。耐光和老化等,最大特 點是韌性好,易成型。
聚烯烴：PO
適用介質： 各種濃度的酸堿鹽及某些有機溶劑。
使用溫度：-58~80
特點：是目前世界最理想的防腐材料,已廣泛用于旋轉成型的大型設備和管道件 內襯。
氣動襯氟截止閥測試:
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
氣動襯氟截止閥執行標準:
設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928
氣動襯氟截止閥主要外形和連接尺寸:
|
規格
|
L
|
D
|
D1
|
D2
|
f
|
b
|
n-d
|
D0
|
H
|
H1
|
|
DN
|
NPS
|
1.0MPa
|
|
15
|
|
90
|
95
|
65
|
45
|
2
|
14
|
4-14
|
100
|
240
|
265
|
|
20
|
|
95
|
105
|
75
|
55
|
2
|
16
|
4-14
|
100
|
245
|
270
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-14
|
120
|
250
|
275
|
|
32
|
1
|
105
|
135
|
100
|
78
|
2
|
18
|
4-18
|
120
|
260
|
290
|
|
40
|
1
|
115
|
145
|
110
|
85
|
3
|
18
|
4-18
|
140
|
290
|
325
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-18
|
140
|
300
|
335
|
|
65
|
2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-18
|
160
|
355
|
400
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
4-18
|
160
|
400
|
450
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
22
|
8-18
|
180
|
455
|
495
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
24
|
8-18
|
180
|
530
|
560
|
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
24
|
8-23
|
240
|
605
|
650
|
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
26
|
8-23
|
240
|
650
|
770
|
|
250
|
10
|
325
|
390
|
350
|
320
|
3
|
28
|
12-23
|
280
|
680
|
800
|
|
300
|
12
|
375
|
440
|
400
|
368
|
4
|
28
|
12-23
|
280
|
710
|
835
|
|
1.6MPa
|
|
15
|
|
90
|
95
|
65
|
45
|
2
|
14
|
4-14
|
100
|
240
|
265
|
|
20
|
|
95
|
105
|
75
|
55
|
2
|
16
|
4-14
|
100
|
245
|
270
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-14
|
120
|
250
|
275
|
|
32
|
1
|
105
|
135
|
100
|
78
|
2
|
18
|
4-18
|
140
|
260
|
290
|
|
40
|
1
|
115
|
145
|
110
|
85
|
3
|
18
|
4-18
|
140
|
290
|
325
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-18
|
160
|
300
|
335
|
|
65
|
2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-18
|
180
|
355
|
400
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
8-18
|
240
|
400
|
450
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
24
|
8-18
|
240
|
455
|
495
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
26
|
8-18
|
280
|
530
|
560
|
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
28
|
8-23
|
320
|
605
|
650
|
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
30
|
8-23
|
360
|
650
|
770
|
|
2.5MPa
|
|
15
|
|
90
|
95
|
65
|
45
|
2
|
16
|
4-14
|
120
|
245
|
270
|
|
20
|
|
95
|
105
|
75
|
55
|
2
|
16
|
4-14
|
120
|
250
|
275
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-14
|
140
|
260
|
290
|
|
32
|
1
|
105
|
135
|
100
|
78
|
2
|
18
|
4-18
|
140
|
290
|
325
|
|
40
|
1
|
115
|
145
|
110
|
85
|
3
|
18
|
4-18
|
160
|
300
|
335
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-18
|
180
|
355
|
400
|
相關【阻火器】產品推薦：
版權所有轉載請注明出處：http://www.beijinglolita.com/Valve_Product_396.html
維修保養
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
量小可支持貨到付款。量大須簽訂合同，買家必須支付30%-100%的預付款。如果貨到?jīng)]有按合同支付余款將會負法律責任。如果是貨物出現問題本廠會退還全部貨款！希望廣大客戶多多支持。
售后服務
感謝您選購本公司閥門產品，本公司產品質量保證，價格合理，貨到快捷，售后到位。本
產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年.
