側裝式偏心半球閥產品概述:
PQ/PBQ側裝式偏心半球閥采用偏心原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封，它對兩相混流易結垢固體析出的混流輸送特別有效。主要用于污水處理、紙漿、電廠、水力除渣、氣態輸送管道的控制、城市采暖供熱等要求嚴緊的場合。

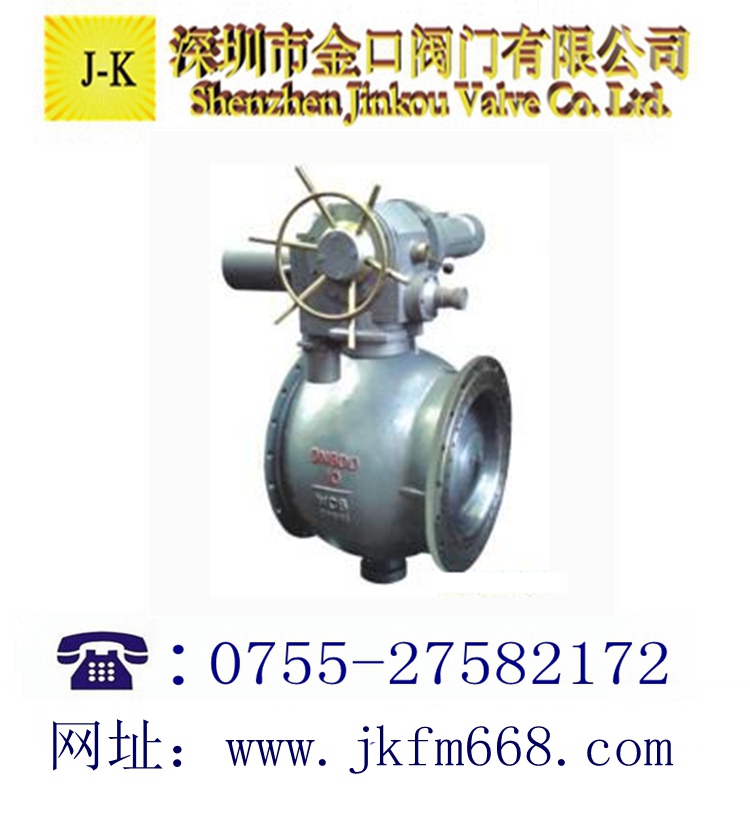

DYQ940F/H/Y電動側裝式偏心半球閥主要用途：
1、軟密封偏心半球閥適用溫度-46℃至280℃而硬密封偏心半球閥適用溫度為常溫至600℃左右；
2、適用于水壩底部放空閥和控制閥(高速流狀態)。煤粉灰渣，適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送。根據客戶所需介質、溫度要求不同，球冠采用鉻鉬、釩合金，閥座堆焊鉻鉬合金、鉻合金、不銹鋼合金滿足不同料漿輸送的需要；
3、適用于泵輸送系統的閥門，如加壓系統，中央空調系統，城市供熱等要求嚴格的系統中。
4、適用于自來水系統，煤氣系統，天然氣系統，海水、油、氧化鋁等管道配套設施。
側裝式偏心半球閥特點及優點:
●流通面積大，流阻小。這是因?yàn)殚_啟后閥芯位于藏球室，流體直通。
●操作扭矩小，轉90度即可啟閉完成，操作輕便。
●密封嚴緊，雙偏心金屬硬密封。半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求，結垢不影響啟閉，這是偏心半球閥最顯著的優點。
●使用壽命長，密封副的閥芯留有補償量，當閥座磨損（閥座硬度低于閥芯）后，關閉時再轉動少許，仍能可靠密封，延長使用壽命，此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可使用，避免了現行眾多閥門密封失效整臺報廢的弊端。
側裝式偏心半球閥設計與制造標準：
●設計與制造：API608 、GB/T12237
●結構長度：ANSI/ASME B16.10、GB/T12221
●法蘭尺寸：ANSI/ASME B16.5、 JB/T79
●對焊連接尺寸：ANSI/ASME B16.25、GB/T12224
●檢驗與試驗：API598、JB/T9092

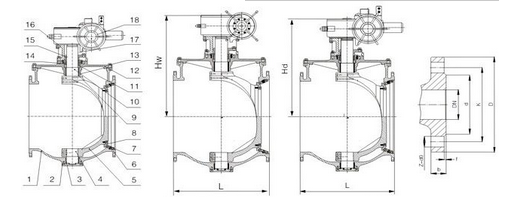

DYQ940F/H/Y電動側裝式偏心半球閥結構圖：
側裝式偏心半球閥壓力試驗:
|
公稱壓力
PN（Lb）
|
強度試驗
|
水密封試驗
|
氣密封試驗
|
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
150
|
3.1
|
450
|
2.2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
|
公稱壓力
PN （MPa）
|
強度試驗
|
水密封/上密封試驗
|
氣密封試驗
|
|
1.5* PN （MPa）
|
1.1* PN （MPa）
|
0.5-0.7 （MPa）
|
0.6 MPa
|
|
1.6
|
2.4
|
1.8
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
側裝式偏心半球閥的材料明細表:
|
序號
NO.
|
零件名稱
Part Name
|
碳鋼系列
Carbon Steel
|
合金鋼系列
Alloy steel
|
不銹鋼系列
Stainless Steel
|
|
ASTM
|
|
1
|
閥體/Body
|
A216/WCB
|
A217/WC9
|
A351/CF8
|
A351/CF3M
|
|
2
|
閥座/ Seat Ring
|
F6a （或F6a+PTFE）
|
F304（或F304+PTFE）
|
F304（或F304+PTFE）
|
F316L（或F316L+PTFE）
|
|
3
|
球體/Ball
|
CA15+HF
|
A182/F304+HF
|
A182/F304+HF
|
A182/F316L+HF
|
|
4
|
閥桿/Stem
|
ASTM/ A182 F6a
|
ASTM/A182 Gr F22
|
ASTM/A182 Gr F304
|
ASTM/A182 Gr F316L
|
|
5
|
密封墊片/Gasket
|
304+夾柔性石墨（或PTFE）
|
316+夾柔性石墨 （或PTFE）
|
316L+夾柔性石墨（或PTFE）
|
|
6
|
填料/Packing
|
柔性石墨 （或PTFE）
|
柔性石墨 （或PTFE）
|
柔性石墨 （或PTFE）
|
柔性石墨 （或PTFE）
|
|
7
|
填料壓板/Gland
|
A216/WCB
|
A217/WC9
|
A351/CF8
|
A351/CF3M
|
|
8
|
填料螺栓/Eyebolt
|
A193/B7
|
A193/B16
|
A193/B8
|
A193/B8M
|
|
9
|
支架/Yoke
|
A216/WCB
|
A217/WC9
|
A351/CF8
|
A351/CF3M
|
|
10
|
螺柱/Stud
|
A193/B7
|
A193/B16
|
A193/B8
|
A193/B8M
|
|
11
|
六角螺母/ Nut
|
A194/2H
|
A194/7
|
A194/8
|
A194/8
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～200℃
|
—29℃～200℃
|
—29℃～200℃
|
注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
側裝式偏心半球閥主要安裝尺寸及重量：
|
GB 1.6 MPa
|
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
|
|
|
|
|
|
|
|
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
|
|
|
|
|
|
|
|
|
|
H
|
220
|
240
|
265
|
280
|
320
|
335
|
420
|
455
|
480
|
650
|
620
|
650
|
685
|
880
|
|
|
|
|
|
|
|
|
|
|
|
D0
|
190
|
190
|
190
|
190
|
280
|
280
|
280
|
280
|
280
|
280
|
305
|
305
|
305
|
305
|
|
|
|
|
|
|
|
|
|
|
|
Wt （Kg）
|
蝸輪
|
26
|
28
|
30
|
40
|
65
|
74
|
105
|
200
|
250
|
375
|
460
|
610
|
750
|
880
|
|
|
|
|
|
|
|
|
|
|
|
電動
|
-
|
-
|
100
|
135
|
192
|
200
|
230
|
370
|
425
|
450
|
558
|
690
|
915
|
1015
|
|
|
|
|
|
|
|
|
|
|
|
GB 2.5 MPa
|
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
|
|
|
|
|
|
|
|
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
|
|
|
|
|
|
|
|
|
|
H
|
220
|
240
|
265
|
280
|
320
|
335
|
420
|
455
|
480
|
650
|
620
|
650
|
685
|
880
|
|
|
|
|
|
|
|
|
|
|
|
D0
|
190
|
190
|
190
|
190
|
280
|
280
|
280
|
280
|
280
|
280
|
305
|
305
|
305
|
305
|
|
|
|
|
|
|
|
|
|
|
|
Wt （Kg）
|
蝸輪
|
30
|
32
|
40
|
48
|
70
|
85
|
115
|
215
|
290
|
402
|
500
|
650
|
830
|
935
|
|
|
|
|
|
|
|
|
|
|
|
電動
|
-
|
-
|
112
|
146
|
200
|
215
|
250
|
398
|
470
|
500
|
595
|
740
|
930
|
1130
|
|
|
|
|
|
|
|
|
|
|
|
GB 4.0 MPa
|
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
|
|
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
|
|
|
|
H
|
265
|
275
|
280
|
305
|
330
|
385
|
435
|
485
|
530
|
560
|
650
|
|
|
|
|
|
D0
|
190
|
190
|
190
|
190
|
280
|
280
|
280
|
280
|
280
|
280
|
305
|
|
|
|
|
|
Wt （Kg）
|
蝸輪
|
40
|
42
|
50
|
55
|
75
|
90
|
130
|
305
|
415
|
480
|
560
|
|
|
|
|
|
電動
|
-
|
-
|
120
|
152
|
208
|
|
|
|
|
|
|
|
|
|
|
