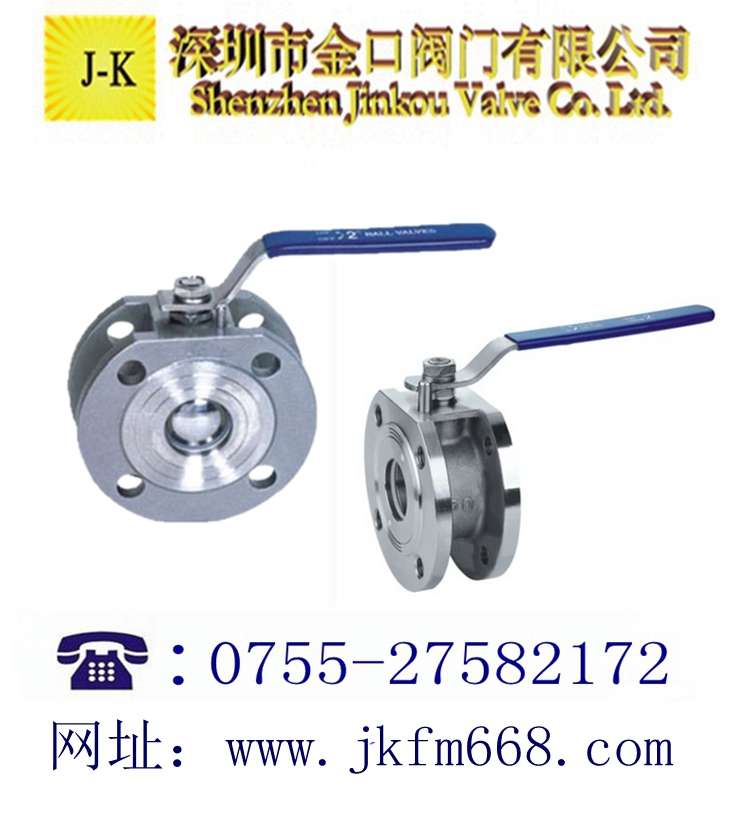

Q71F對夾式薄型球閥：
對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
一、Q71F對夾式薄型球閥--概述:
與普通球閥相比，超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了開關帶孔定位片，根據需要可以加鎖，防止誤操作。
二、Q71F對夾式薄型球閥--適用范圍:
Q71F 對夾薄型球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
三、Q71F對夾式薄型球閥--性能參數:
|
公稱通徑：
|
DN15-DN200
|
|
公稱壓力：
|
PN10，PN16，PN40
|
|
適合法蘭 ：
|
ANSI CLASS150, 300
|
|
手柄操作或驅動器裝置操作
|

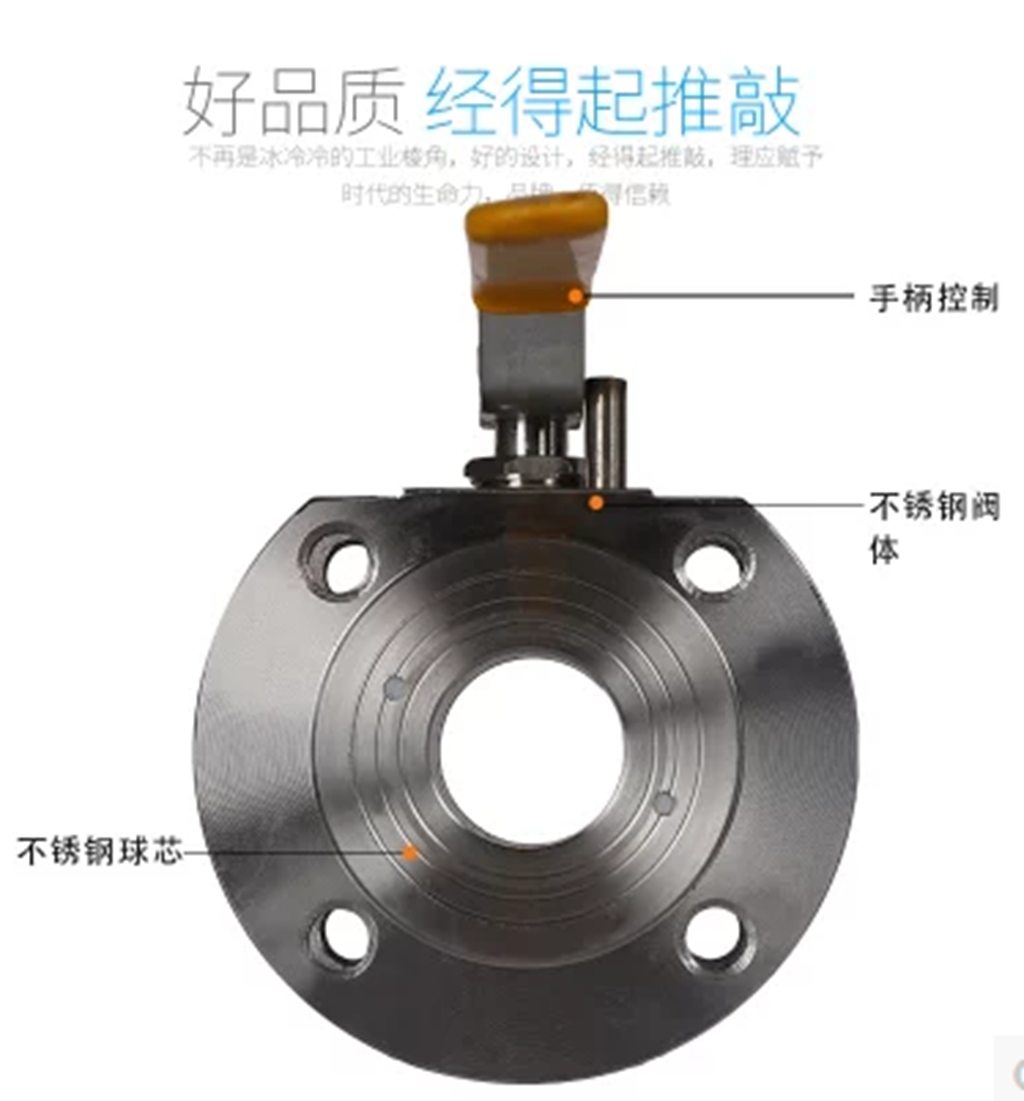

四、Q71F對夾式薄型球閥--主要零件材料:
|
序號
NO
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
碳鋼WCB
|
|
2
|
球
|
不銹鋼316/304
|
不銹鋼SS304
|
|
3
|
密封墊
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
4
|
閥桿
|
不銹鋼316/304
|
不銹鋼SS304
|
|
5
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
6
|
定位鎖
|
不銹鋼304
|
不銹鋼SS304
|
|
7
|
手柄
|
不銹鋼304
|
不銹鋼SS304
|
|
8
|
閥桿螺母
|
不銹鋼304
|
不銹鋼SS304
|
|
9
|
填料壓蓋
|
不銹鋼304
|
不銹鋼SS304
|
|
10
|
手柄套
|
塑料
|
塑料
|
|
11
|
密封瓶帽
|
不銹鋼316/304
|
不銹鋼SS304
|
|
12
|
墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
五、Q71F對夾式薄型球閥--主要性能參數：
|
SIZE
|
1/2
|
3/4
|
1
|
1 1 / 4
|
1 1 / 2
|
2
|
2 1 / 2
|
3
|
4
|
5
|
6
|
8
|
|
d
|
15
|
19
|
23.5
|
30
|
36
|
45
|
58
|
67
|
76
|
100
|
125
|
195
|
|
L
|
32
|
38.5
|
45
|
55
|
62
|
72
|
95
|
120
|
145
|
200
|
225
|
275
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
|
H
|
62
|
70
|
79
|
86
|
92
|
102
|
158
|
172
|
187
|
200
|
240
|
278
|
|
E
|
110
|
125
|
135
|
150
|
150
|
180
|
250
|
300
|
350
|
650
|
840
|
1000
|
|
b
|
14
|
14
|
16
|
16
|
18
|
20
|
22
|
24
|
24
|
26
|
26
|
28
|
|
z-d1
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
12-20
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
