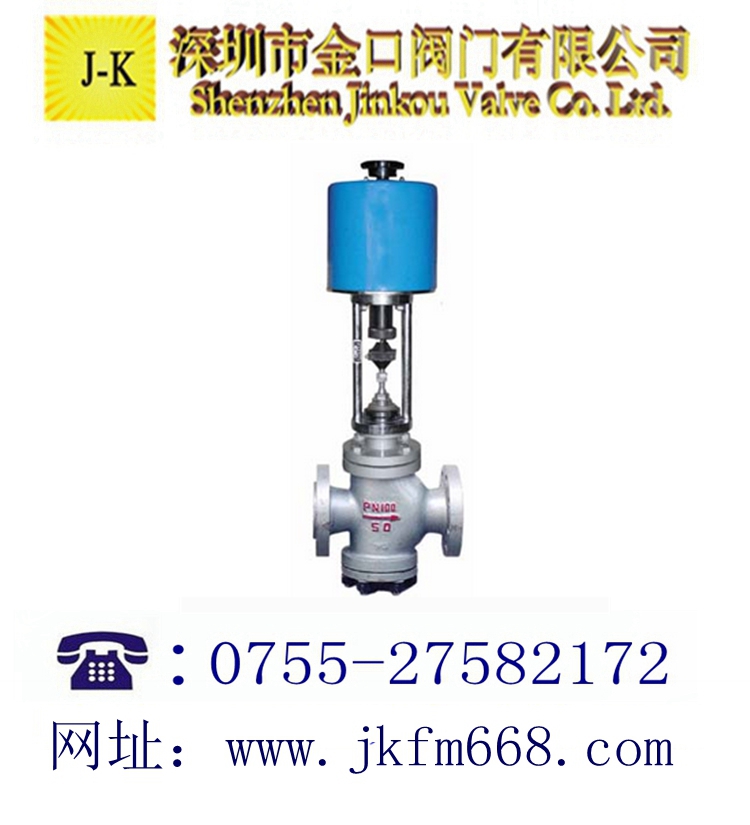

ZAZN型電動雙座調節閥
ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
ZAZN型電動雙座調節閥描述
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。
ZAZN型電動雙座調節閥特點
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
伺服放大器采用深度動態負反饋，可提高自動調節精度。
電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
ZAZN型電動雙座調節閥材質
閥體、閥蓋：HT200、ZG230-450 ZG1Cr18Ni9Ti
閥芯、閥桿：1Cr18Ni9Ti、司鈦萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti石棉纏繞墊片
波紋管：1Cr18Ni9Ti
ZAZN型電動雙座調節閥尺寸
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流
量系數
Kv
|
直線
|
12.1
|
10.4
|
30.3
|
48.3
|
75.9
|
121
|
193.6
|
302.5
|
484
|
759
|
|
等百
分比
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
額定行程
|
16
|
25
|
40
|
60
|
|
公稱壓力(MPa)
|
1.01.64.06.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許泄漏量
|
硬密封：II、IV級軟密封：VI級
|
|
工作溫度t(℃)
|
-250～-60-20～200-40～250-40～450-60～450
|
|
信號范圍(mA.DC)
|
0～104～20
|
|
作用方式
|
電關式電開式
|
|
使用環境溫度(℃)
|
電動調節閥：-20～70伺服放大器：0～50
|
|
使用環境濕度
|
電動調節閥：≤95％伺服放大器：≤85％
|
|
電源電壓
|
220V . AC 50HZ380V . AC 50HZ
|
