ZZVP-16K自力式微壓調節閥(泄氮閥)簡介：
ZZVP-16K自力式微壓調節閥是一種不需要外加能源而能自動調節一種或兩種介質壓差，使壓差維持在恒定值，如在工業爐氣體燃燒系統中，用于控制甲、乙兩種燃料混合比流量調節，達到理想的燃燒條件，節省燃料及投資，也可以作為煤氣、天燃?xì)�、液化石油氣、氨氣、氮�(dú)�、氧氣等各種工業氣體的減壓、微壓、差壓的調節系統中。自力式微壓調節閥（泄氮閥）還可用于氫冷發電機組密封油系統，控制密封油與氫氣間的壓力差，以確�？煽棵芊�。
當差壓閥的低壓端通大氣即成為微壓閥(見圖二)
ZZC型自力式差壓調節閥和ZZVP型自力式微壓調節閥主要特點為：
1、對單座微(差)壓閥而言，若閥前壓力≥100Kpa則安裝ZZYP型自力式進行減壓至≤100KPa，因此可用于壓力特別小的場合(例如0.5KPa)。
2、執行機構元件極為靈敏，極微小的壓力變化會感測出來。
3、壓力調節極為方便，無需停止生產即可進行設定值調整。
|
序號
|
名稱
|
材料
|
|
1
|
封蓋
|
2Cr13
|
|
2
|
彈簧座
|
45
|
|
3
|
彈簧
|
60Si2Mn
|
|
4
|
托盤
|
1Cr18Ni9Ti
|
|
5
|
膜片
|
丁腈橡膠
|
|
6
|
小膜片
|
耐油橡膠
|
|
7
|
閥芯
|
PTFE
|
|
8
|
閥座
|
1Cr18Ni9Ti
|
|
9
|
閥體
|
ZG230-450
ZG1Cr18Ni9Ti
|
|
|
|
序號
|
名稱
|
材料
|
|
1
|
上閥座
|
1Cr18Ni9Ti
|
|
2
|
下閥座
|
1Cr18Ni9Ti
|
|
3
|
調節盤
|
2Cr13
|
|
4
|
彈簧座
|
45
|
|
5
|
波紋管
|
1Cr18Ni9Ti
|
|
6
|
執行機構外腔
|
Q235
|
|
7
|
推桿
|
2Cr13
|
|
8
|
閥桿
|
1Cr18Ni9Ti
|
|
9
|
閥芯
|
1Cr18Ni9Ti
|
|
10
|
閥體
|
ZG230-450
|
|
主要技術參數和性能指標(表一)
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量
系數Kv
|
ZZCP/ZZVP
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
125
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
額定行程
|
|
|
|
|
|
|
公稱壓力PN(MPa)
|
0.10 1.0
|
|
差壓調節范圍(KPa)
一般設計范圍
|
0.5～5.5 5～10 9～14 13～19 18～24
22～28 26～33 31～38 36～44 42～51
49～58 56～66 64～78 76～90 88～100
|
|
介質溫度(℃)
|
≤80
|
|
調節精度(％)
|
≤10
|
|
允許泄漏量
(l/h)
|
ZZCP/ZZVP
|
硬密封10-4×閥額定容量(Ⅳ級) (GB/T4213-92) 軟密封：Ⅵ級
|
|
ZZCN
|
5×10-4×閥額定容量(Ⅱ級) (GB/T4213-92)
|
注：1、ZZCP/ZZVP公稱壓力為1.0MPa，ZZCN為1.6MPa
2、ZZCN差壓調節范圍為36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa．
|
差(微)壓閥調節范圍的確定
差(微)壓調節范圍的分段，見表一�？刂品秶�(控制點)應選取在中間期附近。
整機作用方式的確定
差(微)壓調節調有B型K型兩種。B型閥閥芯初始位置常開，差(微)壓增大時閥開度減少甚至閉合K型閥閥芯初始位置常閉，差(微)壓增大時閥開度增大．
應用舉例
A、氫冷發電機組密封油系統
B、風機加熱系統循環風量控制
C、兩種氣體流量的配比控制
D、泵旁路調節

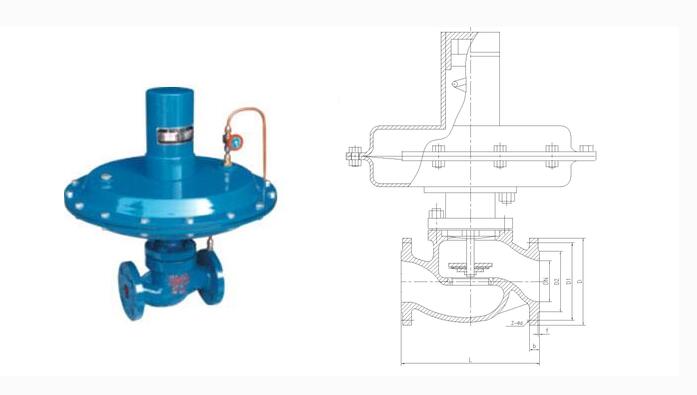

ZZVP-16K自力式微壓調節閥:
|
|
外形尺寸及重量
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
308
|
394
|
308
|
394
|
308
|
394
|
394
|
394
|
|
H
|
ZZCP/ZZVP
|
376
|
465
|
365
|
445
|
445
|
490
|
490
|
510
|
|
ZZCN
|
|
|
|
|
536
|
536
|
|
|
|
L
|
ZZCP/ZZVP
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
ZZVN
|
|
|
|
|
222
|
222
|
|
|
|
重量G(Kg)
|
12
|
18
|
25
|
32
|
45
|
58
|
68
|
76
|
|
導壓管螺紋接頭
|
M16×1.5
|
通徑大于100時須定制
