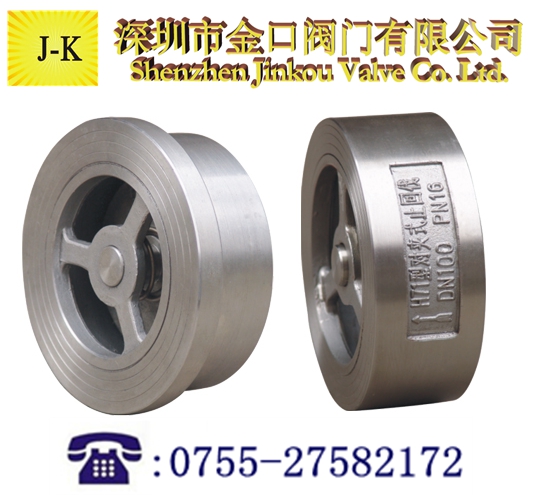

一、對夾升降式止回閥介紹：
針對國內傳統使用的H41型法蘭連接升降式止回閥具有體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短等缺點。閥門供應網針對傳統法蘭結構止回閥存在的問題，研制生產了對夾式止回閥系列，H71對夾式升降式止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，流體阻力小，動作靈敏、密封性能好，閥瓣行程短、關閥沖擊力小，整體結構、簡單緊湊，使用壽命長、可靠性高等特點。
二、對夾升降式止回閥應用范圍：
對夾升降式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
三、對夾升降式止回閥結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
|
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
|
3. 閥瓣關閉快速，水錘壓力小；
|
4. 水平管道或垂直管道均可使用，安裝方便；
|
5. 對夾升降式止回閥流道通暢、流體阻力�。�
|
6. 動作靈敏、密封性能好；
|
7. 閥瓣行程短、關閥沖擊力��；
|
8. 整體結構、簡單緊湊、造型美觀；
|
9. 使用壽命長、可靠性高。
|
四、對夾升降式止回閥標準規范：
設計制造標準：
|
JB/T 8937
|
結構長度標準：
|
GB/T 12221-2005
|
連接法蘭標準：
|
GB/T 9113
|
壓力溫度等級：
|
GB/T 12224-2005
|
試驗檢驗標準：
|
GB/T 13927-2008
|
五、對夾升降式止回閥尺寸：
|
公稱通徑
|
閥門全開啟
時的流體阻
力系數ξ
|
常溫下閥門全開啟時的水流量系數
|
流體的流向
|
|
DN
|
NPS
|
|
Kv(m3/h)
|
Cv(U.S)
|
Cv(U.K)
|
↑
|
→
|
|
|
|
|
|
|
|
開啟壓力近似值KPa
|
|
50
|
2
|
2.6
|
63
|
74
|
62
|
2
|
1
|
|
65
|
21/2
|
2.4
|
109
|
128
|
107
|
2
|
1
|
|
80
|
3
|
2.3
|
172
|
201
|
169
|
2
|
1
|
|
100
|
4
|
2.0
|
289
|
338
|
283
|
2
|
1
|
|
125
|
5
|
1.8
|
476
|
557
|
466
|
2
|
1
|
|
150
|
6
|
1.5
|
750
|
878
|
735
|
2
|
1
|
|
200
|
8
|
1.3
|
1432
|
1675
|
1403
|
2
|
1
|
|
250
|
10
|
1.2
|
2330
|
2726
|
2283
|
2
|
1
|
|
300
|
12
|
1.0
|
3676
|
4301
|
3602
|
2
|
1
|
|
350
|
14
|
0.9
|
5274
|
6171
|
5169
|
2
|
1
|
|
400
|
16
|
0.8
|
7306
|
8548
|
7160
|
3
|
1
|
|
450
|
18
|
0.8
|
9246
|
10818
|
9061
|
3
|
1
|
|
500
|
20
|
0.8
|
11415
|
13356
|
11187
|
3
|
1
|
|
600
|
24
|
0.7
|
17573
|
20560
|
17222
|
3
|
1
|
|
700
|
28
|
0.7
|
23919
|
27985
|
23441
|
4
|
1
|
|
750
|
30
|
0.7
|
27458
|
32126
|
26909
|
4
|
1
|
|
800
|
32
|
0.7
|
31241
|
36552
|
30616
|
4
|
1
|
|
900
|
36
|
0.7
|
39539
|
46261
|
38748
|
4
|
1
|
|
1000
|
40
|
0.7
|
48814
|
57112
|
47838
|
4
|
1
|
|
1050
|
42
|
0.7
|
53817
|
62966
|
52741
|
4
|
1
|
|
1200
|
48
|
0.7
|
70292
|
82242
|
68886
|
4
|
1
|
