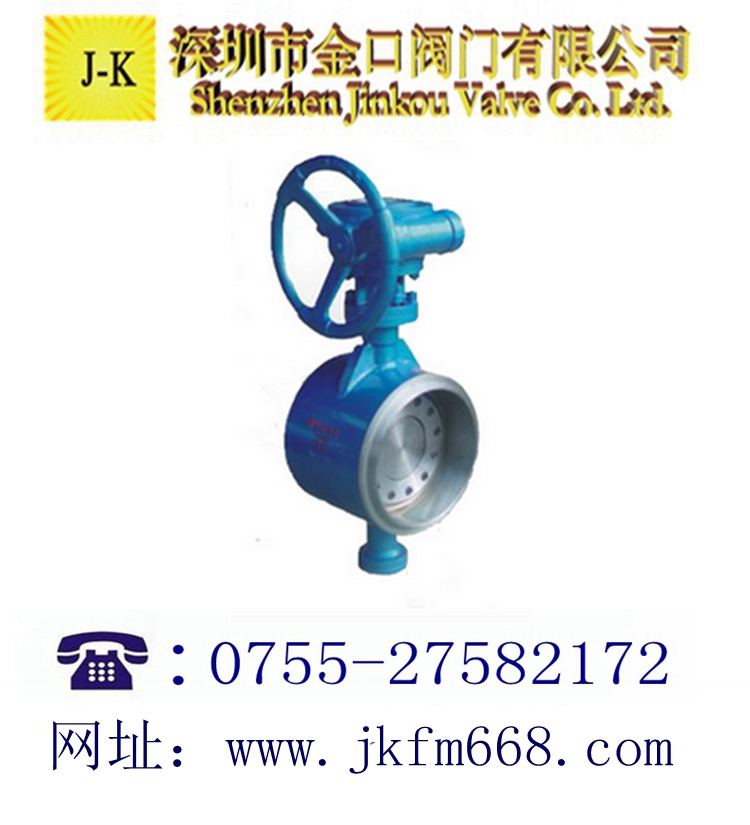

產品型號：D363Y
連接方式：焊接
結構形式：三偏心
驅動方式：渦輪
產品口徑：DN50-DN600
公稱壓力：1.6Mpa-6.46Mpa
閥體材質：鑄鋼、不銹鋼等
聯系電話：0755-27582172
聯系傳真：0755-29559535
郵件地址：yuexiangfan@163.com
聯系我們：范先生，陳小姐
聯系手機：13691750468，13714992349
聯系 Q Q：1634069416,3355237167
公司名稱：深圳市金口閥門有限公司
公司網址：www.beijinglolita.com
服務承諾：專業制造、專業服務，金口為您創造更多價值!不斷提升服務質量，精益求精，“真誠的服務”是金口永恒的主題。嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大新老客戶提供優質產品，至善至美服務.

產品說明

服務承諾

訂貨流程

對焊式三偏心蝶閥產品概述：
D363Y 對焊式金屬硬密封焊接蝶閥采用三偏心結構（可采用多層次或彈性密封結構），為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。由于采用焊接結構，使閥門與管道平面達到永久的零泄漏，由于焊接蝶閥沒有法蘭，對管道保溫包扎帶來了很大的方便。廣泛應用于電站供熱系統和催化裂化主風機管道系統、鋼鐵、冶金、化工等工業管道上作切斷或調節流量作用。
對焊式三偏心蝶閥特點：
1、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
   2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
對焊式三偏心蝶閥主要參數：
  公稱通經DN(mm)：DN(100～3000)mm、in4～48
  公稱壓力PN(MPa)：強度試驗(1.5×PN) 密封試驗(1.1×PN)
  適用溫度：碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
  適用介質：水、蒸汽、熱水、油品等

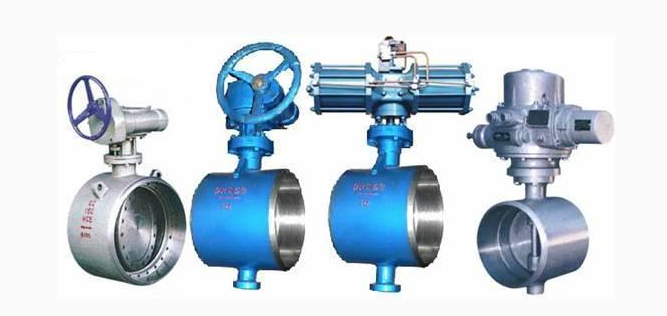

  驅動方式：蝸輪傳動、電動、氣動、液動
  壓力等級：ANSI 150Lb磅級/PN25
  焊接標準：GB/T 12224、ANME B16.25
對焊式三偏心蝶閥主要零部件材料：
  閥體：碳鋼、不銹鋼、鍛鋼
  蝶板：碳鋼、合金鋼、不銹鋼
  閥座：不銹鋼、鈷基硬質合金
  軸套：不銹鋼
  閥桿：不銹鋼、特殊材料
  填料：柔性石墨

【性能參數】

三偏心焊接硬密封蝶閥型號		D363H-10 D363H-16 D363H-25 D363H-40 D363H-64 D363H-100	D663H-10 D663H-16 D663H-25 D663H-40 D663H-64 D663H-100	D963H-10 D963H-16 D963H-25 D963H-40 D963H-64 D963H-100
工作壓力(MPa)		0.6~10.0 (PN6-PN100)
適用溫度(℃)		≤400℃
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼低溫鋼鎳合金 Monel
	密封面	SS+柔性石墨不銹鋼司太立合金碳化鎢鎳合金 Monel
	填料	柔性石墨 PTFE

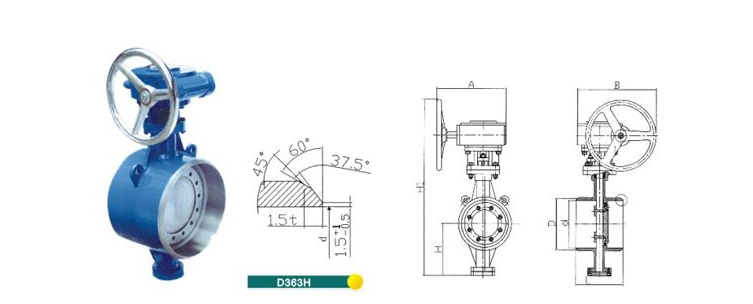

對焊式三偏心蝶閥主要外形連接尺寸：

公稱通徑DN（mm）	L	1.0MPa		1.6MPa		2.5MPa		4.0MPa
公稱通徑DN（mm）	L	H1	H	H1	H	H1	H	H1	H
100	190	280	390	280	390	280	390	280	390
125	200	300	420	300	420	300	420	300	420
150	210	320	460	320	460	320	460	320	460
200	230	370	550	370	550	370	550	370	550
250	250	420	620	420	620	420	620	420	620
300	270	500	750	500	750	500	750	500	750
350	290	530	800	530	800	530	800	530	800
400	310	570	870	570	870	570	870	570	870
450	330	600	920	600	920	600	920	600	920
500	350	680	1040	680	1040	680	1040	680	1040
600	390	750	1190	750	1190	750	1190	750	1190
700	430	810	1290	810	1290	810	1290	-	-
800	470	905	1440	905	1440	905	1440	-	-
900	510	960	1550	960	1550	960	1550	-	-
1000	550	1010	1650	1010	1650	1010	1650	-	-
1200	630	1175	1920	1175	1920	1175	1920	-	-
1400	710	1310	2170	1310	2170	-	-	-	-
1600	790	1460	2440	1460	2440	-	-	-	-
1800	870	1560	2650	1560	2650	-	-	-	-
2000	950	1670	2860	1670	2860	-	-	-	-
