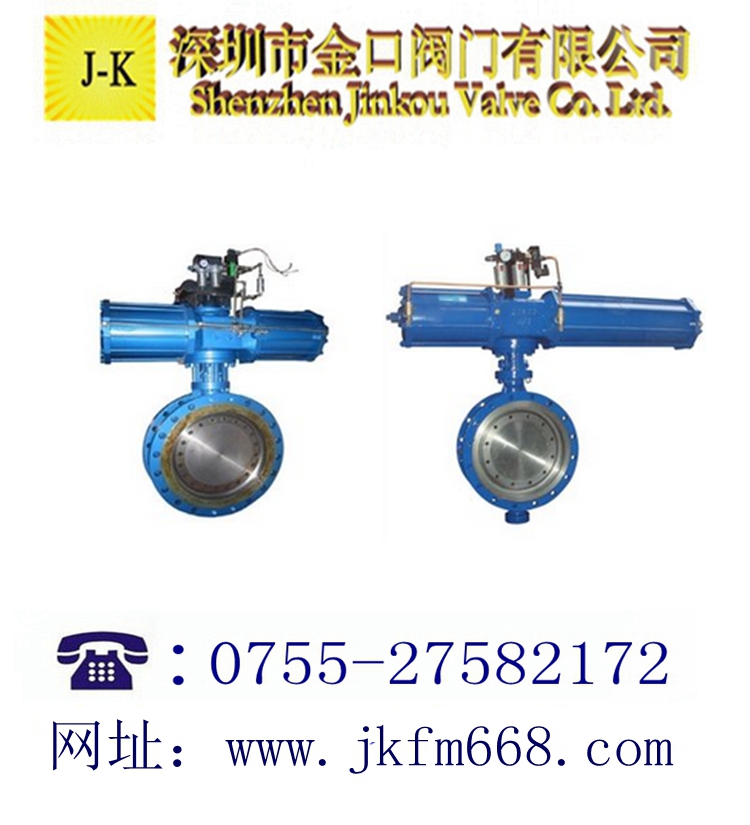

氣動三偏心蝶閥產品概述：
D673H、D643H氣動金屬硬密封蝶閥主要由氣動執行器和金屬硬密封蝶閥組成，再配以不同的附件組合，達到具體的控制要求。氣動金屬硬密封蝶閥則具有耐高低溫、高壓、允許介質中又微小顆粒、使用壽命長等特點，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截?cái)嗔黧w使用。
氣動三偏心蝶閥執行器選擇：
雙作用型：執行機構無原始位置，工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。
單作用型：執行機構有原始位置，工作時需一個氣源進行操作。如切斷氣源輸出軸則靠?jī)?nèi)部彈簧的預緊力自動恢復到原始位置。
氣動三偏心蝶閥設計特點：
該閥結構合理，密封嚴密可靠、流阻小、壓差低、驅動靈活省力，使用壽命倍增。符合GB12238-2008《法蘭和對夾連接蝶閥》和JB/T8527-1997《金屬密封蝶閥》標準，并參照美國ANSI/AWWAC504標準，采用CAD軟件輔助設計。中心垂直板結構，閥軸中心線在閥板密封面上；閥軸中心線在閥門通道的中心線上，閥板采用雙平板桁架式多流道結構，在流速較高時閥板出現不顫抖現象，確保閥門的穩固性。閥體上對稱設有加強筋。有益效果：閥門驅動法蘭下方的加強筋，增加閥門的強度，避免驅動裝置失靈；設置的標盤凹臺，使標盤安裝后不會凸出閥體表面，避免劃傷人手。閥門驅動法蘭形狀呈方形，減輕閥門整體重量。
氣動三偏心蝶閥適用范圍：
本閥適用于高、中、低壓，高溫的管路中作閉路密封裝置、節流裝置和調節裝置。雙偏心單向金屬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。
氣動三偏心蝶閥結構特點：
氣動三偏心蝶閥是一種結構簡單的調節閥，蝶閥是用圓盤式啟閉件(閥瓣或蝶板)往復回轉90°左右來開啟、關閉和調節介質的流動一種不銹鋼閥門；蝶閥在管道上主要起切斷和節流作用。啟閉迅速，流阻��；結構簡單，體積小，重量輕，耗材省，適用于大口徑閥門中；可用于帶懸浮固體顆粒的介質，依據密封面的強度也可用于粉狀和顆粒狀介質。
氣動三偏心對夾蝶閥，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃?xì)怏w、給排水等行業。
※ 采用三偏心結構，閥板與閥座幾乎沒有摩擦
※ 閥體密封面采用堆焊鉆基硬質合金，具有耐摩擦得特點
※ 閥板密封面為硬質層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點
※ 密封不受介質高、低溫的影響
※ 四大系列連接方式可適用于所有的末端連接
性能參數】
|
工作壓力(MPa)
|
0.6~10.0 (PN6-PN100)
|
|
適用溫度(℃)
|
≤400℃
|
|
適用介質
|
水、油、氣、醋酸類、硝酸類等其他介質
|
|
材料
|
閥體
|
WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
|
|
蝶板
|
WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
|
|
閥桿
|
2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
|
|
密封面
|
SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel
|
|
填料
|
柔性石墨 PTFE
|
【外形尺寸】
|
PN
|
DN
|
L
|
H3
|
Ho3
|
B3
|
|
0.6MPa
1.0MPa
|
200
|
89
|
695
|
325
|
275
|
|
250
|
114
|
750
|
355
|
275
|
|
300
|
114
|
935
|
475
|
378
|
|
350
|
127
|
1000
|
510
|
378
|
|
400
|
140
|
1145
|
590
|
378
|
|
450
|
152
|
1205
|
632
|
530
|
|
500
|
152
|
1256
|
665
|
530
|
|
600
|
178
|
1526
|
830
|
530
|
|
700
|
229
|
1640
|
903
|
530
|
|
800
|
241
|
1786
|
972
|
680
|
|
900
|
241
|
1917
|
1052
|
680
|
|
1000
|
300
|
2600
|
1170
|
680
|
|
1.6MPa
2.5MPa
|
200
|
89
|
695
|
327
|
275
|
|
250
|
114
|
750
|
355
|
275
|
|
300
|
114
|
955
|
472
|
378
|
|
350
|
127
|
1033
|
515
|
378
|
|
400
|
140
|
1185
|
595
|
530
|
|
450
|
152
|
1270
|
632
|
530
|
|
500
|
152
|
1335
|
665
|
530
|
|
600
|
178
|
1642
|
829
|
680
|
|
700
|
229
|
1785
|
905
|
680
|
|
800
|
241
|
1915
|
970
|
680
|
|
4.0MPa
|
200
|
89
|
750
|
375
|
275
|
|
250
|
114
|
905
|
445
|
378
|
|
300
|
114
|
1085
|
538
|
503
|
|
350
|
127
|
1160
|
567
|
503
|
|
400
|
140
|
1230
|
609
|
503
|
|
450
|
152
|
1520
|
765
|
680
|
|
500
|
152
|
1335
|
665
|
530
|

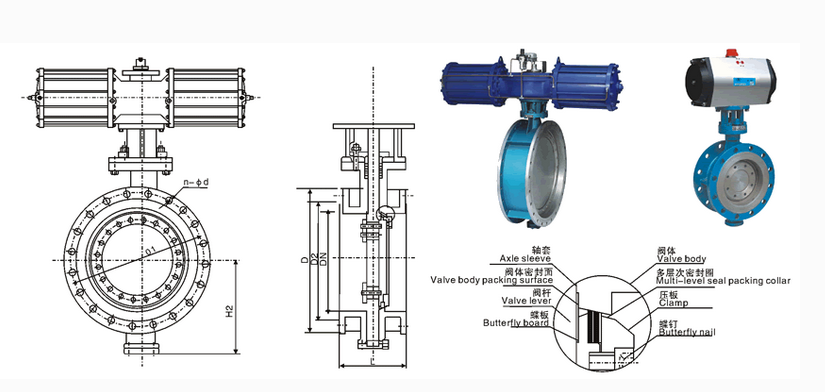

氣動三偏心蝶閥結構圖：
